概述：

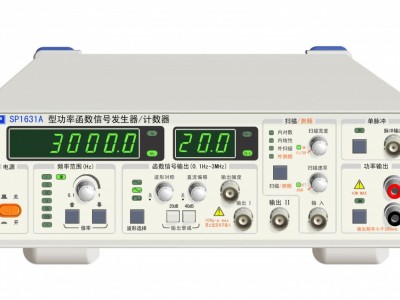

SP1631A型功率函数信号发生器／计数器，在具有连续信号、扫频信号、函数信号、脉冲信号等多种输出信号和外部测频功能的同时，还具有一路功率大于10W的函数功率输出信号，是电子工程师、电工电子实验室、生产线及科研、教学所需配置的理想设备。
本品采用大规模集成电路，使得其具有很高的可靠性及优良性能价格比；采用单片微机电路进行整周期频率测量和智能化管理，输出信号的频率、幅度，用户可以准确地读出。
整机采用新型金属机箱，SMT混装工艺生产。输出电路具有过压、过流、过热全功能保护。
特点：
■ 采用中型金属机箱、外型美观、性能可靠
■
采用大规模集成电路
■可同时显示输出幅度（3位LED）和输出频率（6位LED）
■具有全功能输出保护
■可作频率计使用（10MHz等精度）
■独立设计的功率放大器，使本机具有较大的输出功率
■多种输出方式：点频、调频、内外扫频
■高可靠性：MTBF≥10000小时
■具有直流电平调节功能
■采用电子开关
技术指标：
名 称 | 技 术 指 标 | |
主输出频率 | 0.1Hz～3MHz | |
主输出幅度 | 函数输出 | 10Vp-p (50 Ω 负载) |
20Vp-p (1M Ω负载 ) | ||
输出波形 | 正弦波、三角波、方波等七种 | |
占空比调节范围 | 20 ％～80% （关为对称波形） | |
方波边沿 | ≤ 25ns | |
正弦波失真 | ≤ 1 ％ | |
输出信号衰减 | 0dB/20dB/40dB/60dB | |
输出阻抗 | 50Ω （ 函数、点频输出 ）、 600Ω （ TTL/CMOS 同步输出） | |
直流电平设置范围 | － 5V～ ＋ 5V （50 Ω负载 ） | |
扫描方式 | 线性、对数、内外扫描 | |
| 功率输出 | ≥ 10W | |
功率输出频率 | 0.1Hz～200kHz （ 200kHz 以上自动关断） | |
功率输出波形 | 同主函数 | |
其它功能 | a) 单脉冲 TTL 电平触发输出 | |
b) 点频正弦信号输出：（ 100Hz ， 2Vp-p ） | ||
c) TTL/CMOS 同步信号输出：（ CMOS 电平 5V-15V 可调） | ||
频率计测频范围 | 0.1Hz～50MHz ，具有 100kHz 下低通滤波器和 10 倍衰减功能 | |
外形尺寸 | 285mm × 360mm × 90mm | |
重量7kg | ||
