概述：

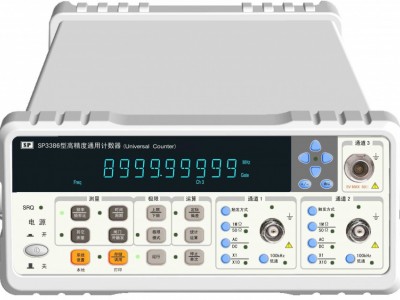

SP3386 系列高精度通用计数器 是我公司研制的一种高精度的测频测时仪器。它以高性能的 AVR 单片机为核心，进行功能控制、测量时序控制、数据处理和结果显示。采用倒数计数技术，实现全范围内的等精度测量。它除了具有频率、周期、时间间隔、脉宽、占空比、相位、计数等测量功能外，还有频率的多次平均、最大值、最小值、标准偏差、阿仑方差、最大偏差（最大值减最小值）、单次偏差（减预置值）和 PPM 的测量运算功能。仪器带有外触发 外闸门功能，能够上升沿触发测量（时间测量时）和正闸门内测量频率（频率测量时）。机内钟频为 150MHz 。该机性能稳定，功能齐全，测量范围宽，灵敏度高，动态范围大，精度高，体积小，使用方便可靠。在工业生产、科研计量等领域有着广泛的用途，是传统电子计数器理想的更新换代产品。
特点：
■ 采用高性能 150MHz 钟频，测频分辨率每秒 9 位，测时分辨率 7ns
■ 采用高性能 AVR 单片机、大规模集成电路和 CPLD 器件，仪器可靠性高
■ 通道 1 频率可达 150MHz
■ 通道 3 频率测量最高可达 9GHz
■ 能够测量单次时间间隔和单次脉冲宽度
■ 频率测量具有极限运算功能
■ 频率测量具有数学运算功能
■ 频率测量具有多次平均、最大值、最小值、最大偏差、单次绝对偏差、单次相对偏差（ PPM ）、标准偏差、阿仑方差统计运算功能
■ 时间间隔、脉宽、相位、占空比的测量具有固定闸门内的多次平均测量功能，能大大提高测量精度
■ 计数测量具有固定闸门内计数功能和手动操作计数功能
■ 计数器当前参数自动存储，关机不丢失
■ 计数器可存储 9 个测量状态
■ RS232 通用串行接口和 Centronics 标准打印机接口为标准配置
■ 计数器配有 RS232 通用串行接口的软面板应用程序，能够用计算机直观进行测量控制和测量结果显示
■ 选配IEEE-488通用程控制接口
■ 仪器采用 VFD 显示，造型美观；体积小，操作舒适
技术指标：
名 称 | 技 术 指 标 | |
频率范围 | 通道 1 | 0.14mHz～150MHz |
通道 2U | 100MHz～1.5GHz (90型选配) | |
通道 3 | 100MHz～500MHz （ 05 型） | |
100MHz～1.5GHz （ 15 型） | ||
100MHz～2.5GHz （ 25 型） | ||
100MHz～3GHz （ 30 型） | ||
100MHz～6GHz （ 60 型） | ||
1.5GMHz～9GHz （ 90 型） | ||
动态范围 | 30mVrms～1.5Vrms 正弦波 （0.14mHz～100MHz） | |
测量精度 | ± 7 × 10-9 / 闸门 | |
测频分辨率 | 9 位 / 秒 | |
测周范围 | 20ns/10ns～7000s | |
测时范围 | 20ns～7000s | |
测时分辨率 | 7ns | |
相位测量 | 输入信号频率范围 | 1Hz～10kHz |
输入信号幅度 | ≥2Vp-p | |
测量范围 | 1～359 ° | |
显示最低有效位（LSD） | 0.1 ° | |
测量误差 | ± 3°± 信号噪声引起的误差 | |
脉冲宽度测量 | ≥ 20ns/40ns ，周期 <100s | |
占空比测量 | 1～99% ，周期 <100s | |
计数测量 | 1 × 1012 | |
耦合方式 | 通道 channel 1 、 2 AC ／ DC | |
通道 channel 3 AC | ||
输入阻抗 | 1M Ω／ 45pF 或 50 Ω | |
时基 | 5MHz 恒温晶振 日老化率： 1 × 10-8（标配）稳定度：±1 × 10-7 | |
外形尺寸 | 255mm × 100mm × 370mm | |
重量 | 3kg | |
