概述：

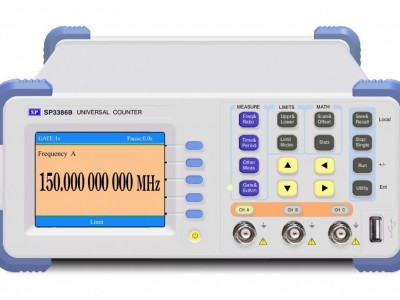

SP3386B系列高精度通用计数器是我公司以高性能的 AVR 单片机为核心，进行功能控制、测量时序控制、数据处理和结果显示。采用倒数计数技术，实现全范围内的等精度测量。QVGA彩色液晶显示屏，读数清晰，使用寿命长。
机内钟频为 150MHz 。该机性能稳定，功能齐全，测量范围宽，灵敏度高，动态范围大，精度高，体积小，使用方便可靠。在工业生产、科研计量等领域有着广泛的用途，是传统电子计数器理想的更新换代产品。
特点：
■ 采用高性能 AVR 单片机、大规模集成电路和 CPLD 器件，仪器可靠性高
■ 能够测量单次时间间隔和单次脉冲宽度
■ 频率测量具有极限运算功能、数理统计运算功能
■ 频率测量具有多次平均、最大值、最小值、最大偏差、单次绝对偏差、单次相对偏差（ PPM ）、标准偏差、阿仑方差统计运算功能
■ 时间间隔、脉宽、相位、占空比的测量具有固定闸门内的多次平均测量功能，能大大提高测量精度
■ 计数测量具有固定闸门内计数功能和手动操作计数功能
■ 计数器当前参数自动存储，关机不丢失
■ 计数器可存储 9 个测量状态
■ RS232 通用串行接口和 Centronics 标准打印机接口为标准配置
■ 计数器配有 RS232 通用串行接口的软面板应用程序，能够用计算机直观进行测量控制和测量结果显示
■ 选配IEEE-488通用程控制接口
■ 仪器采用 QVGA彩色液晶显示，造型美观；体积小，操作舒适
技术指标：
名 称 | 技 术 指 标 | ||||||||
型 号 | SP3386B | SP3386B-05 | SP3386B-15 | SP3386B-25 | SP3386B-30 | SP3386B-60 | SP3386B-90 | ||
频率范围 | 通道 1 | 0.14mHz～150MHz | |||||||
通道 2U | 100MHz～1.5GHz （90 型） | ||||||||
通道 3 | 100MHz～500MHz （05 型） 100MHz～1.5GHz （15 型） 100MHz～2.5GHz （25 型） 100MHz～3GHz （30 型） 100MHz～6GHz （60 型） 1.5GMHz～9GHz （90 型） | ||||||||
功能 | 测频、测周、测时、测频率比、测单次、计数（包含固定闸门内计数功能）、脉宽、占空比、测相位、测时多次平均、脉宽多次平均、占空比多次平均、频率测量9种统计运算功能 | ||||||||
动态范围 | 30mVrms～1.5Vrms 正弦波 （0.14mHz～100MHz） | ||||||||
测量精度 | ± 7 × 10-9 / 闸门 | ||||||||
测频分辨率 | 9 位 / 秒 | ||||||||
测周范围 | 7ns～7000s | ||||||||
测时范围 | 20ns～7000s | ||||||||
相位测量 | 输入信号频率范围 | 1Hz～10kHz | |||||||
输入信号幅度 | ≥2Vp-p | ||||||||
测量范围 | 1～359 ° | ||||||||
显示最低有效位（LSD） | 0.1 ° | ||||||||
测量误差 | ± 3°± 信号噪声引起的误差 | ||||||||
脉冲宽度测量 | ≥ 20ns/40ns ，周期 <100s | ||||||||
占空比测量 | 1～99% ，周期 <100s | ||||||||
计数测量 | 1 × 1012 | ||||||||
耦合方式 | 通道 channel A 、 B AC ／ DC 通道 channel C AC | ||||||||
输入阻抗 | 1M Ω／ 45pF 或 50 Ω | ||||||||
时基 | 5MHz 恒温晶振 日老化率： 1 × 10-8（标配）稳定度：±1 × 10-7 | ||||||||
外形尺寸 | 265mm × 104mm × 375mm ( W×H×D ) | ||||||||
重量 | 3kg | ||||||||
