概述：

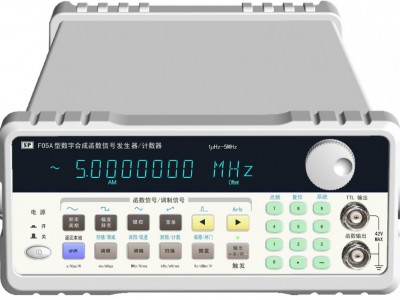

SPF20A 型数字合成函数/计数器系列，具有输出多种函数信号，以及调频、调幅、FSK、PSK、猝发、频率扫描等信号的功能。本仪器还具有测频和计数的功能。本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。
特点： 名 称 技 术 指 标 型 号 SPF05A SPF10A SPF20A 波 形 特 性 主波形 正弦波、方波 波形幅度分辨率 12 bits 采样速率 200Msa/s 正弦波谐波失真 -50dBc （频率≤ 5MHz） -45dBc （频率≤ 10MHz） -40dBc （频率≤ 20MHz） -35dBc （频率> 20MHz） 正弦波失真度 ≤0.2%（频率：20Hz ~ 100kHz） 方波升降时间 ≤ 25ns （SPF05A ≤ 28ns） 储存波形 正弦波，方波，脉冲波，三角波，锯齿波，阶梯波等26种波形，TTL波形（仅F20A，输出频率同主波形） 波形长度 4096点 波形幅度分辨率 12bits 脉冲波占空系数 1.0% ~ 99.0%（频率≤10kHz） 10% ~ 90%（频率10kHz ~ 100kHz） 脉冲波升降时间 ≤1uS 直流输出误差 ≤±10%+10mV（输出电压值范围10mV~10V） TTL波形输出 (F05A、F10A） 输出频率：同主波形 输出幅度：低电平 < 0.5 V 高电平 > 2.5 V 输出阻抗：600 Ω 频 率 特 性 频率范围：主波形 正弦波1μHz ~ 5MHz； 方波10Hz~5MHz （SPF05A型） 正弦波1μHz ~ 10MHz； 方波10Hz~10MHz （SPF10A型） 正弦波1μHz ~ 20MHz； 方波10Hz~20MHz （SPF20A型） 储存波形 1μHz ~ 100kHz 分辨率 1μHz 频率误差 ≤±5×10-4 频率稳定度 优于±5×10-5 幅 度 特 性 幅度范围 1mV ~ 20Vp-p（高阻），0.5mV ~ 10Vp-p（50Ω） （频率≤20MHz） -56dBm ~ +13dBm （频率>20MHz） 最高分辨率 2μVp-p （高阻），1μVp-p（50Ω） 幅度误差 ≤±2%+1mV (频率1KHz正弦波) 幅度稳定度 ±1 % /3小时 输出平坦度 ±5%（频率≤5MHz正弦波）， ±10% （频率>5MHz 正弦波） ±5%（频率≤50 kHz其它波形）， ±20% （频率>50 kHz 其它波形） 输出阻抗 50Ω 幅度单位 Vp-p，mVp-p，Vrms，mVrms，dBm 偏 移 特 性 直流偏移（高阻） ± 10 V ( f ≤ 40 MHz) 偏移最高分辨率 2μVp-p(高阻) ,1μVp-p (50Ω) 偏移误差（精度） ≤±10% +20mV （高阻） 调 幅 特 性 载波信号 波形为正弦波，频率范围同主波形 调制方式 内或外 调制信号 内部5种波形（正弦波、方波、三角波、升锯齿、降锯齿）或外输入信号 调 频 特 性 载波信号 波形为正弦波，频率范围同主波形 调制方式 内或外 调制信号 内部5种波形（正弦波、方波、三角波、升锯齿、降锯齿）或外输入信号 调 相 特 性 基本信号 波形为正弦波，频率范围同主波形 PSK 相位1（P1）和相位2（P2）范围：0.1 ~ 360.0° 分辨率 0.1° 交替时间间隔 0.1ms ~ 800s 控制方式 内或外（外控TTL电平，低电平P2，高电平P1） 猝 发 基本信号 波形为正弦波，频率范围同主波形 猝发计数 1 ~ 30000个周期，同时满足COUNT≤800╳Freq (Hz) 猝发信号交替时间间隔 0.1ms ~ 800s 控制方式 内（自动）/外（单次手动按键触发、外输入TTL脉冲上升沿触发） 频 率 扫 描 特 性 信号波形 正弦波 扫描频率范围 扫描起始点频率：主波形频率范围 扫描终止点频率 主波形频率范围 扫描时间 1ms ~ 800s（线性） 100ms ~ 800s（对数） 调 制 信 号 输 出 输出频率 1Hz ~ 20kHz 输出波形 正弦波、方波、三角波、升锯齿、降锯齿 输出幅度 5Vp-p±5% （正弦波，频率≤10kHz） 输出阻抗 600Ω 外标频输入 信号幅度：3Vp-p 信号频率 10MHz 存 储 特 性 存储参数 信号的频率值、幅度值、波形、直流偏移值、功能状态 存储容量 10个信号 重现方式 全部存储信号用相应序号调出 存储时间 十年以上 计数器 测频范围 10Hz ~ 100MHz 计数≤50MHz 测量时间 10ms ~ 10s 连续可调 计数容量 ≤1.37×1011 功率输出模块（选配） 3W B路输出模块（选配） 频率 1Hz~20kHz （SPF20A B路输出模块为标配） 显示 11 位 VFD 荧光显示 其它 可存储/调用 10 组输出状态。带RS232接口，可选配GPIB、USB接口 外形尺寸 255mm×370mm×100mm 重量 3.5kg
■ 采用直接数字合成技术（DDS）
■ 主波形输出频率为1μHz ~ 20MHz
■ 小信号输出幅度可达1mV
■ 脉冲波占空比分辨率高达千分之一
■ 数字调频、调幅分辨率高、准确
■ 猝发模式具有相位连续调节功能
■ 频率扫描输出可任意设置起点、终点频率
■ 相位调节分辨率达0.1度
■ 调幅调制度1% ~ 100% 可任意设置
■ 输出波形达30余种
■ 具有频率测量和计数的功能
■ 机箱造型美观大方，按键操作舒适灵活
■ 具有第二路输出，可控制和第一路信号的相位差
技术指标：
