概述：

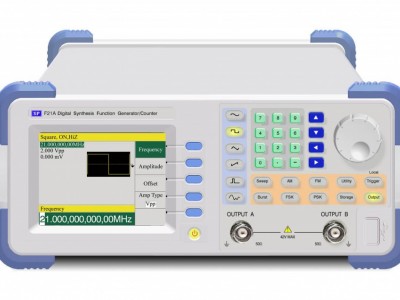

SPF31A 型数字合成函数/计数器系列，具有输出多种函数信号，以及调频、调幅、FSK、PSK、猝发、频率扫描等信号的功能。本仪器还具有测频和计数的功能。本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。
特点：
■ 采用直接数字合成技术（DDS）
■ 小信号输出幅度可达1mV
■ 脉冲波占空比分辨率高达千分之一
■ 数字调频、调幅分辨率高、准确
■ 猝发模式具有相位连续调节功能
■ 频率扫描输出可任意设置起点、终点频率
■ 相位调节分辨率达0.1度
■ 调幅调制度1% ~ 100% 可任意设置
■ 输出波形达30余种
■ 具有频率测量和计数的功能
■ 具有第二路输出，可控制和第一路信号的相位差
■ 大屏TFT LCD显示，界面友好直观
技术指标： 名 称 技 术 指 标 型 号 SPF06A SPF11A SPF21A SPF31A 通 道 A 函 数 发 生 器 频率范围 1μHz ~ 6MHz （F06A型） 1μHz ~ 11MHz （F11A型） 1μHz ~ 21MHz （F21A型） 1μHz ~ 31MHz （F31A型） 主波形 正弦波 波形幅度分辨率 12 bits 采样速率 200Msa/s 正弦波谐波失真 -50dBc （频率≤ 5MHz） -45dBc （频率≤ 10MHz） -40dBc （频率>10MHz） 正弦波失真度 ≤0.2%（频率：20Hz ~ 100kHz） 方波升降时间 ≤ 25ns （F06A≤ 28ns） 储存波形 正弦波，方波，脉冲波，三角波，锯齿波，阶梯波等26种波形，TTL波形（仅F21A/F31A） 波形长度 4096点 波形幅度分辨率 12 bits 脉冲波占空系数 1.0% ~ 99.0%（频率≤10kHz） 10% ~ 90%（频率10kHz ~ 100kHz） 脉冲波升降时间 ≤1uS 直流输出误差 ≤±10%+10mV（输出电压值范围10mV~10V） TTL波形输出 （SPF06A、SPF11A） 输出频率 同主波形 输出幅度 低电平 < 0.5 V 高电平 > 2.5 V 输出阻抗 600 Ω 储存波形 1μHz ~ 100kHz 分辨率 1μHz 频率误差 ≤±5×10-4 幅度范围 1mV ~ 20Vp-p（高阻），0.5mV ~ 10Vp-p（50Ω） 最高分辨率 2μVp-p （高阻），1μVp-p（50Ω） 输出阻抗 50Ω 通 道 B 函 数 发 生 器 频率范围 1Hz~20kHz 频率最小分辨率 100μHz 频率稳定度 优于±1×10-4 幅度范围 100mVp-p~5Vp-p 最小分辨率 ±2mVp-p 幅度误差 ≤5%±5mVp-p 失真度 ≤1%（输出幅度2Vp-p，f=1kHz） 输出阻抗 600Ω±5% 输出波形 正弦波、方波、三角波、负锯齿波、正锯齿波（AM时） 方波前后沿 方波前后沿< 10μs A/B正弦信号相位差 A/B正弦信号相位差范围：0.0~360.0度 A/B正弦信号相位误差：-0.5度~ +0.5度（频率<2kHz） 接口 标配RS232，可选配USB或RS485 电源 198 ~ 242V 机箱尺寸 240×377×105（mm） 重量 4kg
